Bon, je mets ça là, histoire d'avancer un peu....



Ce projet date d'il y a fort fort longtemps... Bien avant la SM de PSK.... à cette époque, je voulais faire une SM proto du Bandama... Me sentant bien incapable de faire le proto "à l'ancienne", Je suis parti sur l'idée de le faire en 3D, sans trop savoir ou j'allais...

J'avais trouvé à l'époque une personne qui avait modélisé la SM pour des jeux vidéo qui m'a transmis les fichiers 3D, et j'ai commencé à bosser dessus....Une vraie misère....De plus, la fabrication me posais des grosses inquiétudes : A l'époque, je savais fraiser des fichiers 3D à la CNC, mais c'est un truc quand même bien limité techniquement, et puis pas de temps, et puis les filles sont arrivées, et puis la maison, et puis tout ça est lentement passé aux oubliettes.....

Comble de la démotivation, PSK a sorti sa SM, donc je me suis dit "le jour ou je veux m'y remettre, ben je pars de la PSK et ça sera bien plus facile". Ce qui est d'ailleurs toujours vrai.... Mais bon, quand on est con, ben on s'obstine....


La suite à venir... pas trop vite quand même.....

Revenir en haut
Publicité






MessagePosté le: 13/11/2012 16:12:49    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Chris


Hors ligne

Inscrit le: 22 Mar 2007
Messages: 15 383
Localisation: Le Val
Moyenne de points: 0
Point(s): 16 609

MessagePosté le: 13/11/2012 16:41:11    Sujet du message: Re: SM proto Répondre en citant

chalumeau a écrit:
et puis les filles sont arrivées


ah ben quand on cavale après les girls, çà ralentit le labeur

elle était prévue cette version bandama, c'est même un peu pour çà que j'ai fait la smeu. mais les ventes m'ont découragé. gros dossier la sm, peu l'adorent, beaucoup la méprisent.

bon courage pour la suite Okay
Revenir en haut
Visiter le site web du posteur
chalumeau


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 214
Localisation: lyon
Moyenne de points: 0
Point(s): 1 188

MessagePosté le: 13/11/2012 17:04:39    Sujet du message: SM proto Répondre en citant

J'imagine bien qu'elle était au programme, et avec avec la version Rallye TAP, presque tout le boulot était fait....

Sur celle là, je ne suis pas sûr d'aller au bout, en fait mon idée est la suivante : J'ai travaillé le modèle jusqu'à pouvoir en faire une impression 3D. Ensuite, quand je la reçois, je fais un point histoire de voir à quoi ça ressemble, et si ça vaut la peine d'aller plus loin, et là 3 possibilités :

1) Je me décourage parce qu'il n'y a rien à en faire et j'arrête
2) Je me décourage à moitié parce c'est dur d'en faire un joli truc et je monte un truc moyen (pourquoi pas pour le TDF de l'an prochain)
3) Je suis chaud patate et je continue pour en faire un truc vraiment joli...


Comme toujours sur ce que je fais en en 3D, c'est à moitié pour le plaisir et à moitié de l'entrainement pour mon activité professionnelle, ça me permets travailler la modélisation et de me tenir au courant des possibilités de fabrication....

Revenir en haut
neortic
Invité

Hors ligne




MessagePosté le: 13/11/2012 20:24:01    Sujet du message: SM proto Répondre en citant

Je vais suivre de trèèèèes pret ce post.

Pour deux raisons:

la sm proto, j'adore!!!!!
Et parce que l'impression 3D c'est un truc que j'aime bien et que j'aimerais bien voir faire
Revenir en haut
Chris


Hors ligne

Inscrit le: 22 Mar 2007
Messages: 15 383
Localisation: Le Val
Moyenne de points: 0
Point(s): 16 609

MessagePosté le: 13/11/2012 20:37:19    Sujet du message: SM proto Répondre en citant

chalumeau a écrit:
quand je la reçois, je fais un point histoire de voir à quoi ça ressemble


n'hésite pas à demander mon avis si besoin Okay
Revenir en haut
Visiter le site web du posteur
chalumeau


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 214
Localisation: lyon
Moyenne de points: 0
Point(s): 1 188

MessagePosté le: 13/11/2012 21:41:40    Sujet du message: SM proto Répondre en citant

Je n'y manquerai pas Okay

Revenir en haut
chalumeau


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 214
Localisation: lyon
Moyenne de points: 0
Point(s): 1 188

MessagePosté le: 13/11/2012 22:03:45    Sujet du message: SM proto Répondre en citant

J'ai fait quelques images au fur et à mesure du travail de modelisation.... Un grosse partie du boulot a tout d'abord été de partir d'une super modélisation de la SM mais ou tous les éléments de carrosserie sont des pièces indépendante.... il a fallu trier tout ce qu'on doit virer dedans, et ensuite racommoder tous les morceaux en une seule enveloppe... La grosse difficulté de partir d'une modélisation existante est de travailler avec un maillage et non avec des objets 3D : (en général on convertit un modèle en maillage à la fin de la modélisation, on travaille très peu sur le maillage)... Mon logiciel de l'époque (rhinocérosV4) travaillait très mal sur les maillages, j'ai dont du recoller toutes les "pièces" ensemble point par point, un peu comme si on faisait de la couture.... La V5 sortie récemment manipule beaucoup mieux les maillages, si je recommençais aujourd'hui je gagnerai plein de temps...

Bref, des images :

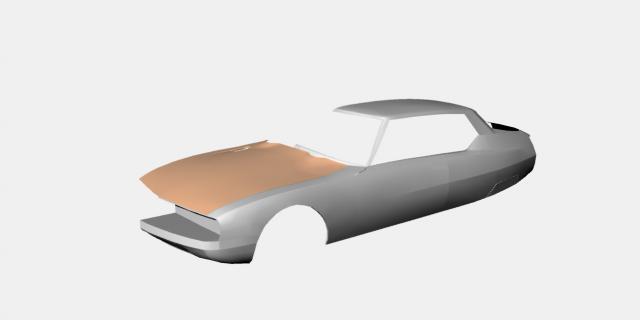

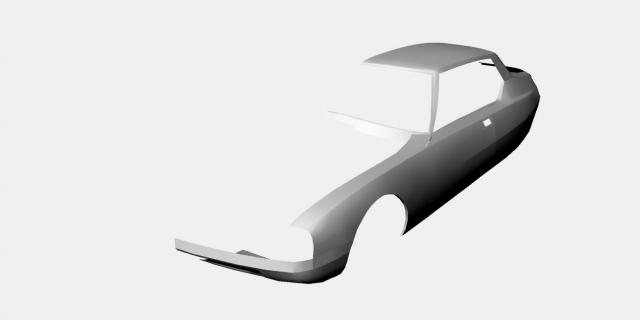

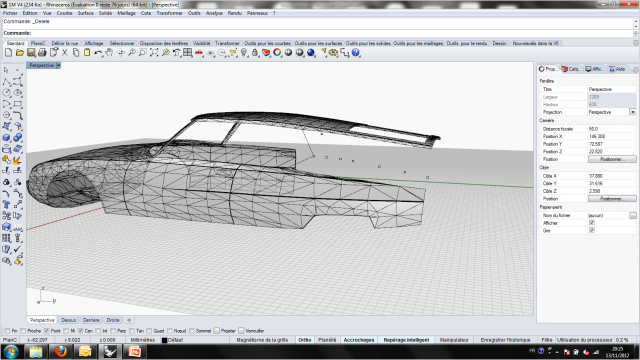

Quand on a la chance d'avoir une voiture symétrique, on en profite....on travaille sur une demi caisse le plus longtemps possible...

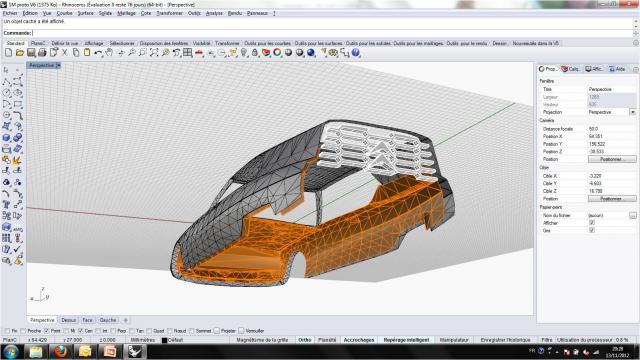

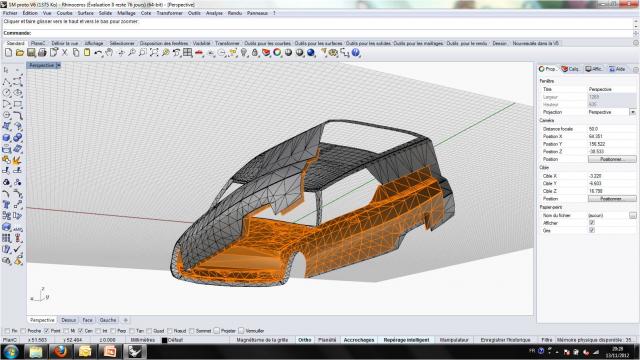

En gros, à cette étape, j'ai récupéré un peu tous les éléments de carrosserie qui m'intéressent, et j'en ai fait une seul pièce.... je vais maintenant m'atteler à modifier la caisse pour donner la forme du proto. sur la partie avant, je doit transformer ma pièce qui est une surface en un solide d'environ 2mm d'épaisseur...



modification de la caisse....



Et création du volume sur la partie avant.... Je raccommoderai tout quand l'arrière de la bagnole sera fini....

Revenir en haut
chalumeau


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 214
Localisation: lyon
Moyenne de points: 0
Point(s): 1 188

MessagePosté le: 13/11/2012 22:13:28    Sujet du message: SM proto Répondre en citant

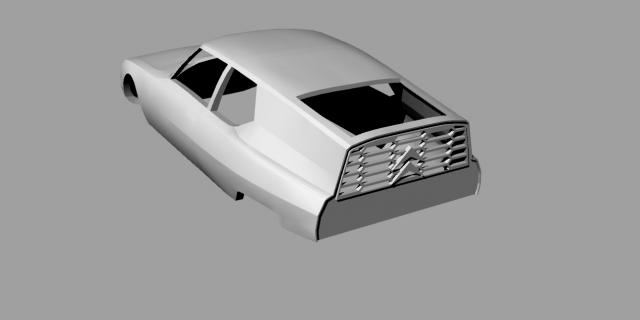

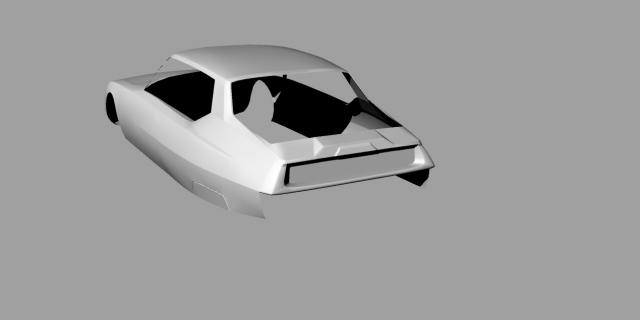

Etape suivant, création de la face arrière, qui est une des caractéristiques de cette auto, c'est en partie sur cette partie que j'ai des doutes sur ce qui va sortir de l'impression.... J'ai fait des détails un peu grossiers pour qu'ils soient imprimables.... Mais est-ce que ce sera assez fin pour être joli au final ? On le saura bientôt...



Et hop !

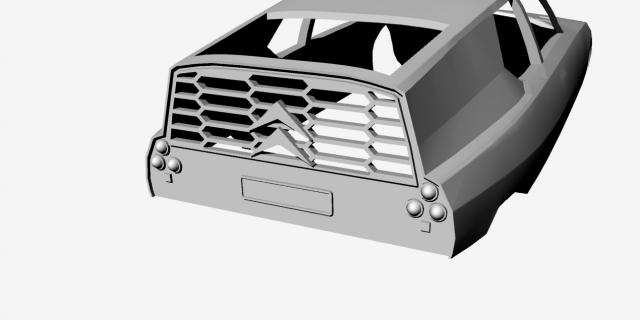

J'ai un peu hésité à mettre les quelques détails de la face arrière en pièces rapportées, je les ai finalement directement intégrés à la caisse. Les autres détails (pare chocs, optiques avants) seront des pièces rapportées...



Revenir en haut
chalumeau


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 214
Localisation: lyon
Moyenne de points: 0
Point(s): 1 188

MessagePosté le: 13/11/2012 22:28:01    Sujet du message: SM proto Répondre en citant

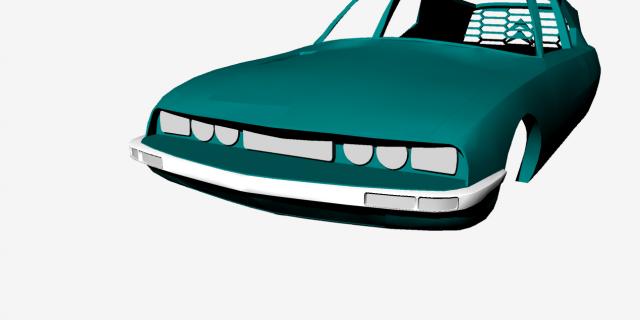

Je suis super rapide hein ? A cette étape, la caisse est à peu près prête... J'ai ensuite crée à part ce que je veux garder en pièces rapportées : je fais le pare choc avant à part, et puis pour les optiques avant, je fait une pièce comportant les 3 optiques, j'éspère que ça sera facile à installer dans la verrière avant comme ça.... et puis aussi le support de plaque avant... j'ai ensuite récupéré le pare brise et la verrière avant sur le modèle de départ pour créer des supports de thermoformage.....

Les diapos :



On dessine tout en place.....



Ca donne un lot de pièces comme ça...

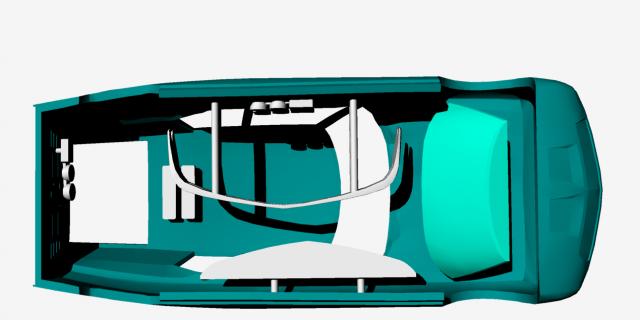

Et hop magie, je mets tout à l'intérieur de la caisse pour faire une jolie grappe. A ce stade, il faut savoir que les tarifs de l'impression 3D comportent un fixe "à la pièce", plus un cout au volume de résine, et aux dimensions max. Donc faire une grappe comme ça, c'est le meilleur moyen que j'ai trouvé pour limiter le cout. Pensez-bien que quand on fait une grappe, pour un imprimeur c'est une seule pièce : l'impression 3D est vraiment rentable pour fabriquer plein de petites pièces en grappe.... Pour une carrosserie, c'est encore un peu cher : pour celle là à titre d'information, il y en a pour une quarantaine d'euros. En virant les supports de thermoformage et en faisant la caisse moins épaisse (là j'ai vraiment fait un steak), on doit pouvoir tomber entre 20 et 30 euros. C'est un cout qui est en permanent diminution, il y a un an c'était quasiment le double....

Revenir en haut
chalumeau


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 214
Localisation: lyon
Moyenne de points: 0
Point(s): 1 188

MessagePosté le: 13/11/2012 22:39:53    Sujet du message: SM proto Répondre en citant

Et puis enfin, voilà un autre de mes cauchemars, les gravures. Je sais que "à la main", je ne suis pas capable de faire un truc un peu propre, donc j’espère bien qu'elles vont sortir à l'impression, c'est un peu limite par rapport à la résolution annoncée....on verra bien, l'imprimeur annonce 0,1mm de résolution d'impression, les gravures font de 0,3 à 0,4 mm de large, et 0,2 de profondeur... on verra bien ce que ça donne....



Voilà tout ce que je peux dire pour l'instant, j'attends maintenant l'impression, je vous mettrai les photos dans quelques jours....


Toujours concernant l'impression 3D, je ne sais pas si vous connaissez ça, mais il les sites d'impression 3D permettent de mettre en vente les modèles que l'on fait : on ne trouve pas grand chose pour le slot, mais par exemple il y a ce genre de trucs que je trouve génial :

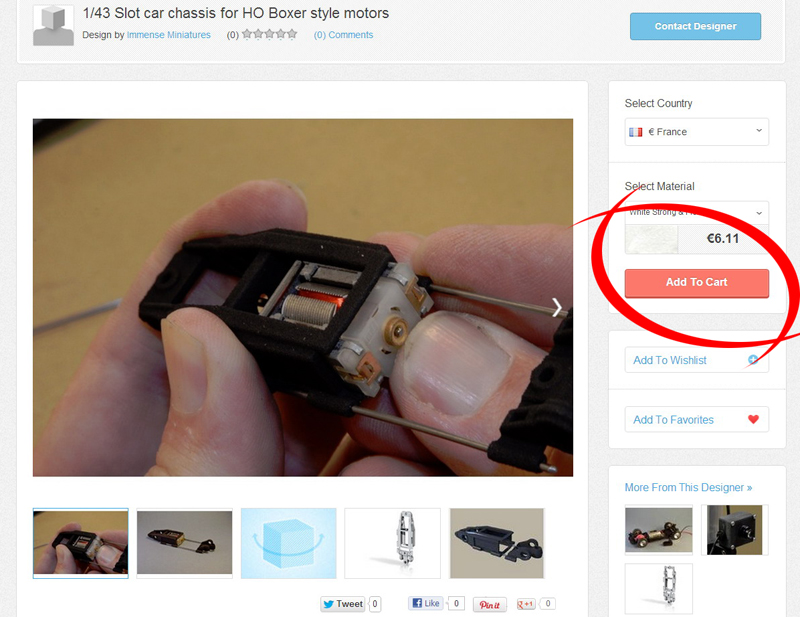

http://www.shapeways.com/model/570092/1-43-slot-car-chassis-for-ho-boxer-style-motors.html?li=productBox-search
