Salut tout le monde,

Me revoilà avec un nouveau tutoriel Smile .

Suite à une demande d'Alex53 et de JJS de France-SlotForum, j'ai réalisé la tour de classement Michelin installé en 2013 sur le circuit des 24 Heures du Mans à partir des fichiers disponibles sur le site de pedemann (à télécharger ici).



Liste du matériel:
1 imprimante Photo (type Canon MG5550),
2 Feuilles Adhésives Photo Matt A4,
1 cutter,
1 règle,
1 crayon HB,
1 équerre,
Des feutres jaunes, bleu et noir (teintes identiques à celles des côtés),
1 stylo de peinture blanc,
Du papier abrasif (grain à 400 minimum),
Du carton bois de 1,5 mm,
De la colle à bois,
De la colle cyanoacrylate (type Repar-Ex),
De la bande cache,
1 bombe de vernis brillant pour peinture acrylique,
1 bombe de vernis matt pour peinture acrylique,
1 Vernis pour feuille Decalque Micro Flat MI-3 MICRO COAT FLAT MID.


Commencer par imprimer les planches.




Découper les affichages souhaités et les revêtements du futur socle.

Appliquer une couche de Vernis Micro Flat sur toutes les zones imprimées.

Cette couche de vernis est très importante car elle permettra de garder de belle couleur bien vive après l'application du vernis en bombe et de donné un aspect bien matt ou brillant au surfaces vernis.

Laissé sécher 15 à 30 mn.

Appliquer une couche croisée de bombe matt sur les affichages souhaités et les revêtements du futur socle.

Appliquer une couche croisée de bombe brillant sur les autres planches d'impression.

Laisser sécher 12 à 24 heures (il faut que ce soit sec au touché)

Renouveler l'application de chaque vernis.

Laisser sécher à nouveau 12 à 24 heures (il faut que ce soit sec au touché)






Pendant le séchage, réaliser la structure de la tour.

Imprimer la planche2 à nouveau sur du papier A4 standard et découper proprement la tour seulement. Elle servira de patron pour découper le carton bois.




Positionner ce patron et le coller avec de la bande cache sur le carton bois.

Découper le carton bois en suivant les contours. Ébavurer légèrement les tranches avec le papier abrasif.

Ensuite, tracer et découper 5 renforts dans le carton bois de la largeur des bandes A, B, C, D et E moins 3 mm.

Découper une bande de carton bois de la même largeur que les renforts sur 70 cm de long. Ébavurer légèrement les tranches avec le papier abrasif.

Voici l'ensemble des pièces :




Ensuite, coller les renforts avec de colle à bois et quelques gouttes de colle cyanoacrylate sur le dos de la première face de la tour en les centrant à 1,5 mm des bords.




Puis, coller la seconde face sur les renforts en centrant bien le tout.






Sur chaque zone courbe de la bande de 70 cm de long, réaliser des entailles de 1 mm de profondeur dans le sens de la largeur espacé d'environ 2 mm de large. On peut s'aider de la structure déjà assemblé.




Par la suite, coller la bande de 70 cm en suivant bien le contour de la tour avec des gouttes de colle à bois alternées avec des gouttes de colle cyanoacrylate sur les renfort et sur les bords intérieur de chaque face de la tour.




La structure terminée :




Ensemble des éléments :




Désolé, j'ai oublié de prendre des photos pour les étapes qui vont suivre Neutral

Découper les faces imprimées et vernis à l'aide de la structure.
Teindre les tranches avec les feutres de couleur identique à celle de l'impression.
Retirer les protections et les coller.
Teindre les bords de la structure de la même manière que précédemment




Ensuite, découper les bandes A, B, C, D et E sans les languettes de collage.
Puis, retirer les protections et coller les bandes délicatement en faisant attention au sens.

Découper les 2 faces de chaque tour. (Découper la zone d'affichage pour y mettre à la place le seconde affichage disponible.)
Puis, retirer les protections et coller chaque face de la tour délicatement en faisant attention au sens.

Découper les deux faces du socle ainsi que la bride de fixation avec les languettes d'assemblage (l'adapter, si le renfort est collé trop bas)
Découper un morceau de carton bois à la dimension de l'une des deux faces.
Coller la face inférieure sur la partie sans adhésif du carton bois.
Assembler la face supérieure du socle avec la base de la bride en collant les languettes par le dessous de la face.
Retirer la protection de l'adhésif du carton bois et y coller l'ensemble (bride + surface supérieur du socle).
Commencer à glisser la bride à l'intérieur de la tour et avant de l'assembler complètement ajouter quelques goutte de colle cyanoacrylate.
Terminer la tour en collant le tout.

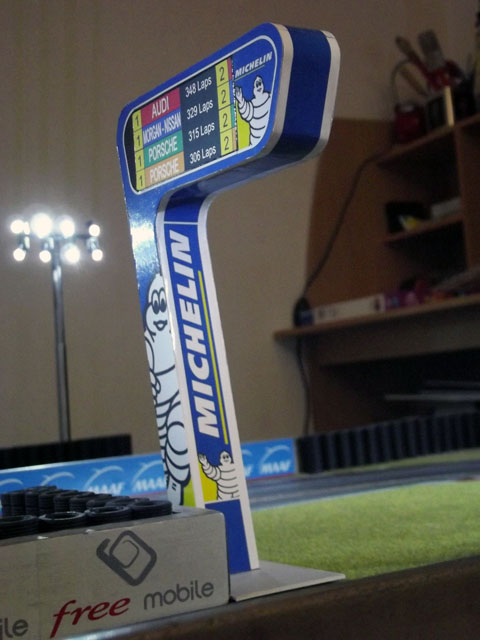

Voilà la tour terminée avec de beaux effets matt et brillant:














Le silence tue le savoir et inculque l'ignorance.

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft
Back to top
Visit poster’s website
Publicité






PostPosted: Tue 21 Oct 2014, 11:03 pm    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Sh1v3r
FDD2 PROJECT

Offline

Joined: 06 Jan 2014
Posts: 284
Localisation: 49
Moyenne de points: 0
Point(s): 285

PostPosted: Sun 22 Feb 2015, 12:52 am    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Bonsoir à toutes et à tous .

Suite à un nouvelle demande de tour Michelin, j'ai ajouté deux éclairages à cette tour qui la rend encore plus sympa .

Éclairage de l'affichage à 8 leds + éclairage de la piste à 2 leds.

Voici les détails de cette modification.

Revêtement des parois internes du caisson avec une couche de papier aluminium, face brillante apparente.




Découpe des passages de câble dans les parois droite, gauche et inférieur, perçage des trous pour les leds de 5 mm dans les parois droite et gauche Ainsi que la pose de ses dernières.






Préparation des leds à la soudures avec un marquage des phases et neutres.




Collage à la colle chaude des leds.




Câblage et soudure des leds et résistances.






Test de bon fonctionnement des leds.




Assemblage et collage des parois du caisson.






Test de luminosité de l'affichage en plein jours.

Allumé:




Éteint:




Pré-assemblage des panneaux d'affichage.




Coloration en noir des contours du panneau d'affichage de chaque façade.

Allumé:




Éteint:




Assemblage du caisson et de la première façade par collage (goutte de colle à bois alternées avec des gouttes de cyano.)




Début de la pose des renforts et fin du câblage électrique avec un double interrupteur (1 pour l'affichage et 1 pour l'éclairage de la piste).



Le câblage en détail:






Fin de la pose des renfort




Tour avec les deux façades collées:






A bientôt .


Le silence tue le savoir et inculque l'ignorance.

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft
Back to top
Visit poster’s website
Sh1v3r
FDD2 PROJECT

Offline

Joined: 06 Jan 2014
Posts: 284
Localisation: 49
Moyenne de points: 0
Point(s): 285

PostPosted: Sun 22 Feb 2015, 09:42 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Bonsoir à toutes et à tous ,

La tour est terminée Okay .

Travail réalisé aujourd'hui:

Support des leds pour l'éclairage de la piste:




Le support des leds et la tranche de la tour.




Le support assemblé avec les leds...




... puis sur la tranche de la tour.

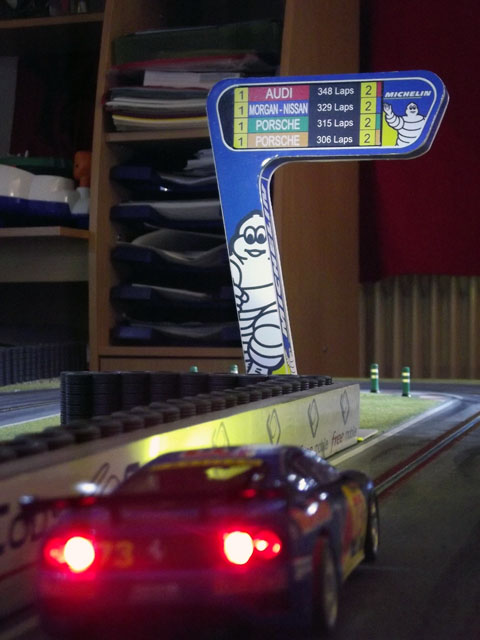

Voici la tour terminée.












Petite vidéo:

https://www.youtube.com/watch?v=R1POvP3BCyw


Bonne soirée .


Le silence tue le savoir et inculque l'ignorance.

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft
Back to top
Visit poster’s website
Rondeau


Offline

Joined: 21 Mar 2007
Posts: 9,837
Localisation: 28
Moyenne de points: 0
Point(s): 9,203

PostPosted: Mon 23 Feb 2015, 08:11 am    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Super classe! Okay

Back to top
Visit poster’s website
siffert
NEW 24 H FOLM

Offline

Joined: 22 Mar 2007
Posts: 17,566
Localisation: soleil ... quoique !
Moyenne de points: 0
Point(s): 27,417

PostPosted: Mon 23 Feb 2015, 03:28 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Rondeau wrote:
Super classe! Okay


C'est clair !

Vive l'occitanie libre !
Back to top
Nicolaslot


Offline

Joined: 23 Mar 2007
Posts: 23,235
Localisation: Sur la chaise devant l'écran
Moyenne de points: 0
Point(s): 65,873

PostPosted: Mon 23 Feb 2015, 04:55 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Comme d'hab'... Okay

Back to top
lanceslot


Offline

Joined: 18 Aug 2011
Posts: 3,295
Localisation: 93
Moyenne de points: 0
Point(s): 4,304

PostPosted: Mon 23 Feb 2015, 11:45 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Pas mon époque préférée, mais très belle réalisation Okay
Back to top
Foulagom


Offline

Joined: 20 Mar 2007
Posts: 16,283
Localisation: Terre du Milieu...
Moyenne de points: 0
Point(s): 18,817

PostPosted: Tue 24 Feb 2015, 12:18 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

lanceslot wrote:
Pas mon époque préférée, mais très belle réalisation Okay



Pas mieux. Okay



FMR limited

Baby, you can't drive my car
Back to top
Visit poster’s website
siffert
NEW 24 H FOLM

Offline

Joined: 22 Mar 2007
Posts: 17,566
Localisation: soleil ... quoique !
Moyenne de points: 0
Point(s): 27,417

PostPosted: Tue 24 Feb 2015, 12:25 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Je suis !

D'ailleurs , sur place , je n'ai pas trouvé que ça amenait un plus majeur cette tour .

Vive l'occitanie libre !
Back to top
Nicolaslot


Offline

Joined: 23 Mar 2007
Posts: 23,235
Localisation: Sur la chaise devant l'écran
Moyenne de points: 0
Point(s): 65,873

PostPosted: Tue 24 Feb 2015, 01:10 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

On s'en fout de l'époque et de vos goûts de chiottes, seule la réalisation compte et la y'a rien à redire... nasvrodié

Back to top
Sh1v3r
FDD2 PROJECT

Offline

Joined: 06 Jan 2014
Posts: 284
Localisation: 49
Moyenne de points: 0
Point(s): 285

PostPosted: Tue 24 Feb 2015, 03:54 pm    Post subject: Tour de classement Michelin - Circuit du Mans Reply with quote

Salut à toutes et à tous ,

Merci pour vos commentaires Embarassed .

On aime ou on aime pas, pour moi elle est très belle, mais je suis du même avis que Siffert.

Personnellement, je la trouve trop moderne pour coller avec le reste des bâtiments du circuit des 24 heures, c'est vraiment dommage Neutral .
