MessagePosté le: 02/03/2015 20:08:20    Sujet du message: piste bois avec blst Répondre en citant

Bonjour,

Fraîchement inscrit sur le site, je remercie ceux qui m'ont gentilement répondus au message de présentation.
Je remercie également les autres membres qui nous permettent voir des belles réalisations et/ou de trouver des solutions à bon nombre de problèmes de slotteurs.

Avec un ami, nous avons le projet d'une piste bois avec blst et nous pourrons aussi faire part de nos difficultés et des solutions que nous mettons en oeuvre.

Le proto (juste un petit anneau) est quasi opérationnel et nous a permis de résoudre la plupart de nos problèmes technique ( alimentation des aiguilles, montages électroniques de détection et de commande).

En parallèle, nous faisons :
[list=] une piste manuellement à la défonceuse et bande cuivre.
une piste en découpe numérique et tresse.[/list]

La piste manuelle est bien avancée.
La piste en découpe numérique sera disponible brute d'usinage le 16 Mars avec des aiguilles découpées au jet d'eau.

les plans ont été faits au format *.dxf en 2D avec un logiciel libre sous linux.

On a nos premiers devis pour la communication (wind flag, logo, flyers, affiches, tee-shirt, etc....)http://img.xooimage.com/files6/5/3/d/drummer33q33-21687ad.gif

On a maintenant hâte de mettre au point et de tester avec les potes.

Je vous donne l'adresse du site dans lequel nous publierons sur l'avancement du projet. http://topslotracing.com

topslotracing

Stéph
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: 02/03/2015 20:08:20    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
topslotracing


Hors ligne

Inscrit le: 26 Fév 2015
Messages: 9
Localisation: Cysoing
Moyenne de points: 0
Point(s): 9

MessagePosté le: 20/03/2015 21:34:10    Sujet du message: piste bois avec blst Répondre en citant

bonjour à tous,

je viens d'aller chercher les plaques usinées.
Le début du montage commence et j'ai fais quelques photos...


Une des cinq plaques du circuit.


La même plaque avec les support pour les pieds et les sauterelles.


Les quatre autres plaques.


Les plaques support pour les aiguilles. Ça peluche un peu car j'ai fait les plans en 9mm d'épaisseur et le fournisseur n'avait que du 10mm. il a donc mis un coup de fraise par ramener à 9mm. Le résultat final n'est pas génial. Les prochains supports seront usinés en forex. ce sera plus propre...


J'ai hâte de les voir tourner...



L'écartement n'est pas correct pour les sauterelles. J'aurais du faire un essai sur une planche avant de finaliser les plans...

A bientôt pour la suite.

topslotracing

Stéph
Revenir en haut
Visiter le site web du posteur
topslotracing


Hors ligne

Inscrit le: 26 Fév 2015
Messages: 9
Localisation: Cysoing
Moyenne de points: 0
Point(s): 9

MessagePosté le: 21/03/2015 13:08:26    Sujet du message: piste bois avec blst Répondre en citant

Bonjour à tous,

Suite du montage piste bois avec le système d'assemblage des plaques et la peinture.

J' ai finalement opter pour un système de tasseaux avec un boulon et un tourillonnage pour assurer le bon alignement des pistes.

Ensuite, une bonne dose de vernis dans le slot et sur les bords du mdf, puis une couche de blanc partout, puis le gris et le vert (deux couches)

Quelques photos:


essai d'assemblage pour voir en vrai ce que ca donne!!!


vernis



un plaque finie de peindre

Il reste trois plaques à peindre (gris et vert) et on passera à la pose de la tresse.

A bientot....

topslotracing

Stéph
Revenir en haut
Visiter le site web du posteur
siffert
NEW 24 H FOLM

Hors ligne

Inscrit le: 22 Mar 2007
Messages: 16 786
Localisation: soleil ... quoique !
Moyenne de points: 0
Point(s): 26 637

MessagePosté le: 21/03/2015 13:23:31    Sujet du message: piste bois avec blst Répondre en citant

Ça s'annonce très bien tout ça !
Tu ne risques pas d.etre un peu juste pour les débords dans les virages ?

Vive l'occitanie libre !
Revenir en haut
topslotracing


Hors ligne

Inscrit le: 26 Fév 2015
Messages: 9
Localisation: Cysoing
Moyenne de points: 0
Point(s): 9

MessagePosté le: 21/03/2015 13:29:48    Sujet du message: piste bois avec blst Répondre en citant

Alors pour les débords, bin on verra quand on fera les premiers tours.

C'est ma première piste en bois ...

Elle est tracée pour pouvoir accepter du 1/24 mais on va commencer avec du 1/32.

topslotracing

Stéph
Revenir en haut
Visiter le site web du posteur
Lemans59


Hors ligne

Inscrit le: 01 Avr 2007
Messages: 2 776
Localisation: dernière rue à droite avant la banquise
Moyenne de points: 0
Point(s): 2 775

MessagePosté le: 21/03/2015 22:54:25    Sujet du message: piste bois avec blst Répondre en citant

C'est beau et propre!
J'ai hâte de voir la suite...

Astonmaniaque
Vive le plaisir de conduire, vive Caterham!
Revenir en haut
Nicolaslot


Hors ligne

Inscrit le: 23 Mar 2007
Messages: 23 139
Localisation: Sur la chaise devant l'écran
Moyenne de points: 0
Point(s): 65 777

MessagePosté le: 22/03/2015 11:47:02    Sujet du message: piste bois avec blst Répondre en citant

Lemans59 a écrit:
C'est beau et propre!


c'est lavé avec Mir laine... nasvrodié

Revenir en haut
A110-42


En ligne

Inscrit le: 15 Aoû 2007
Messages: 4 752
Localisation: st-étienne
Moyenne de points: 0
Point(s): 4 752

MessagePosté le: 22/03/2015 21:46:03    Sujet du message: piste bois avec blst Répondre en citant

Nicolaslot a écrit:


c'est lavé avec Mir laine... nasvrodié


ça va être dur d'y foutre le feu carie



Désobéissons à l'Europe !

cordialement
GillALL0
Revenir en haut
topslotracing


Hors ligne

Inscrit le: 26 Fév 2015
Messages: 9
Localisation: Cysoing
Moyenne de points: 0
Point(s): 9

MessagePosté le: 25/03/2015 21:21:10    Sujet du message: piste bois avec blst Répondre en citant

bonjour,

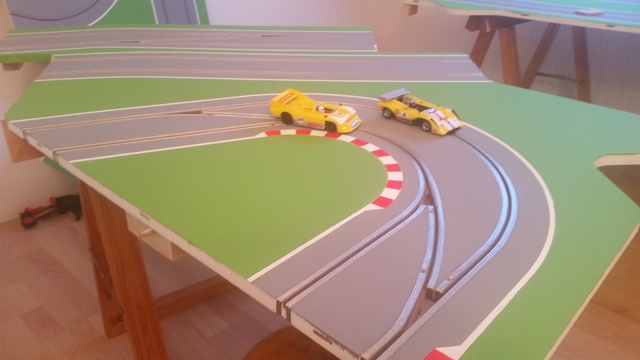

Aujourd'hui, pose de la tresse sur le première plaque. Encore 4 avant la pose des aiguilles.



pose de la tresse


Aiguilles découpées par jet d'eau

A+

topslotracing

Stéph
Revenir en haut
Visiter le site web du posteur
willyskipper


Hors ligne

Inscrit le: 07 Oct 2014
Messages: 81
Localisation: 77 Annet sur Marne
Moyenne de points: 0
Point(s): 73

MessagePosté le: 25/03/2015 21:49:33    Sujet du message: piste bois avec blst Répondre en citant

Travail et finition au top,
Revenir en haut
topslotracing


Hors ligne

Inscrit le: 26 Fév 2015
Messages: 9
Localisation: Cysoing
Moyenne de points: 0
Point(s): 9

MessagePosté le: 03/04/2015 21:00:31    Sujet du message: piste bois avec blst Répondre en citant

Bonjour,

Petit point d'avancement sur notre projet qui continue d'avancer même si cela prend plus de temps que ce que nous avions prévu.

On est passé à la pose des aiguilles, câblage de l'alimentation et développement de l'électronique de détection et d'alimentation des aiguilles.

quelques images:


aiguilles d'entrée et de sortie de zone BLST.


Montage aiguille


Câblage alimentation

Les premiers test devraient pouvoir se dérouler en fin de semaine prochaine uniquement en ligne BLST car on n'aura pas fini l'électronique liée à la gestion du BLST.

A+

topslotracing

Stéph
Revenir en haut
Visiter le site web du posteur
