 BIENVENUE
BIENVENUE A TOUS SUR LE VRAI FORUM DU CIRCUIT ROUTIER ELECTRIQUE...FOLM...la PLANET ou on échange et on partage plein d'infos !!!
Amélioration Scalextric A208
Goto page: 1, 2  >

Post new topic   Reply to topic     Forum Index -> LES SALONS DE FOLM -> ACCESSOIRES
Previous topic :: Next topic
Author Message
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Fri 30 Dec 2016, 12:08 am    Post subject: Amélioration Scalextric A208 Reply with quote

C'est sympa de remonter un circuit, ça donne des idées cadeaux pour Noël!
Et donc le père Noël m'a déposé un bâtiment vintage Scalextric A208

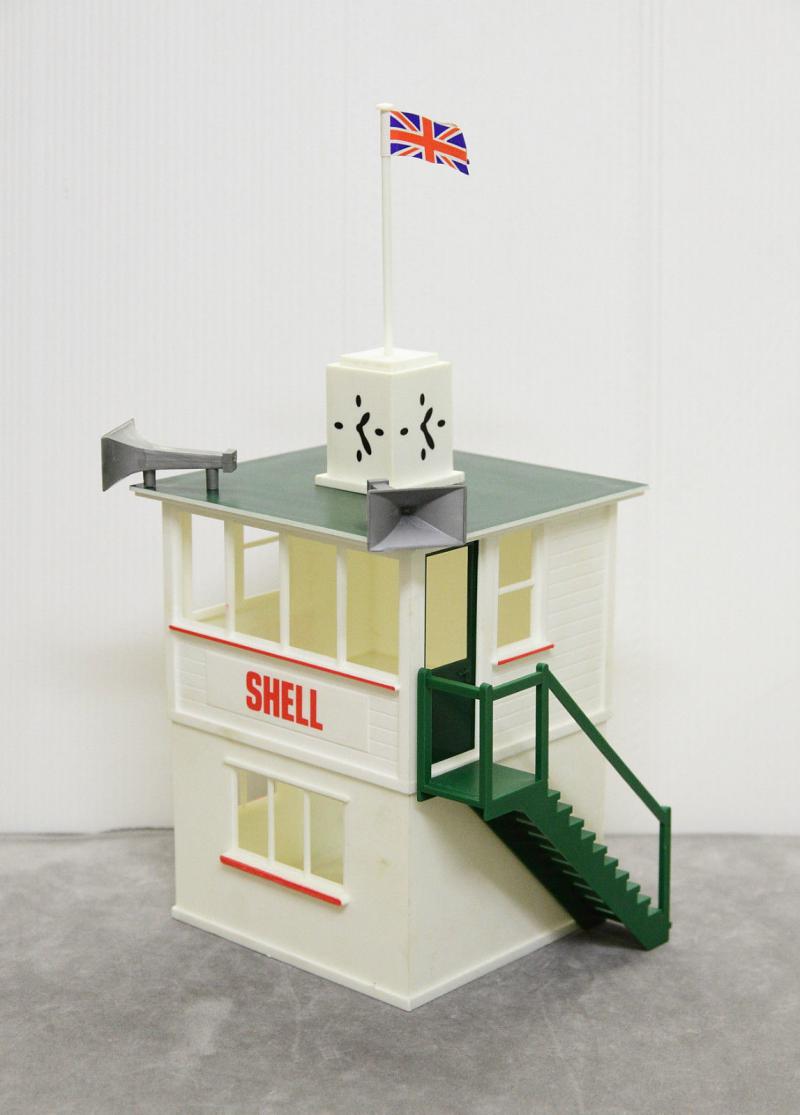

A peu près le même que celui ci (flemme de faire une photo):



Il ira bien avec le reste de ma déco mais il y a quelques détails qui me chagrinent :

Pas de plancher entre le RDC et le premier étage! Et pourquoi avoir cette horloge amovible si ce n'est pour l'éclairer et avoir accès à l'ampoule si elle grille?

Alors c'est dit je me lance dans quelques modifications!
Back to top
Publicité






PostPosted: Fri 30 Dec 2016, 12:08 am    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Fri 30 Dec 2016, 12:19 am    Post subject: Amélioration Scalextric A208 Reply with quote

Ça fait bizarre et même un peu mal de penser que la restauration de mon K703 date d'une dizaine d'années! Bon pied, bon oeil, je m'y remets en me servant de l'expérience acquise à l'époque :

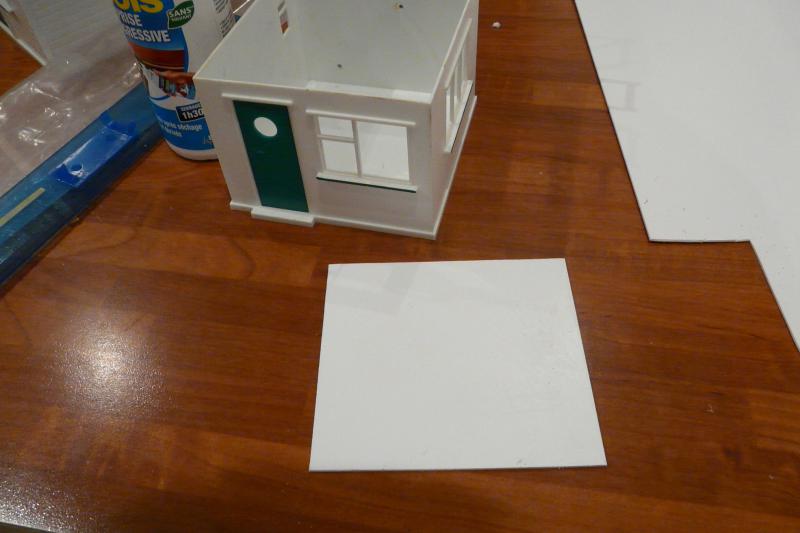

Pour commencer, découper d'un plancher en plasticard :

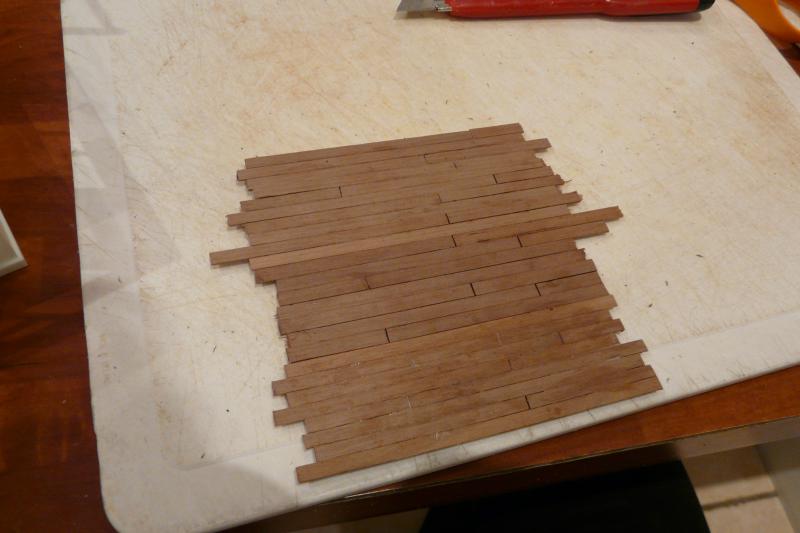

Et mise en place des lattes en bois :



Le comble étant que je suis allé racheter du bois et qu'en ressortant mon stock restant de l'époque K703, je me suis rendu compte que j'en avais assez pour ce bâtiment!
Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Fri 30 Dec 2016, 12:39 am    Post subject: Amélioration Scalextric A208 Reply with quote

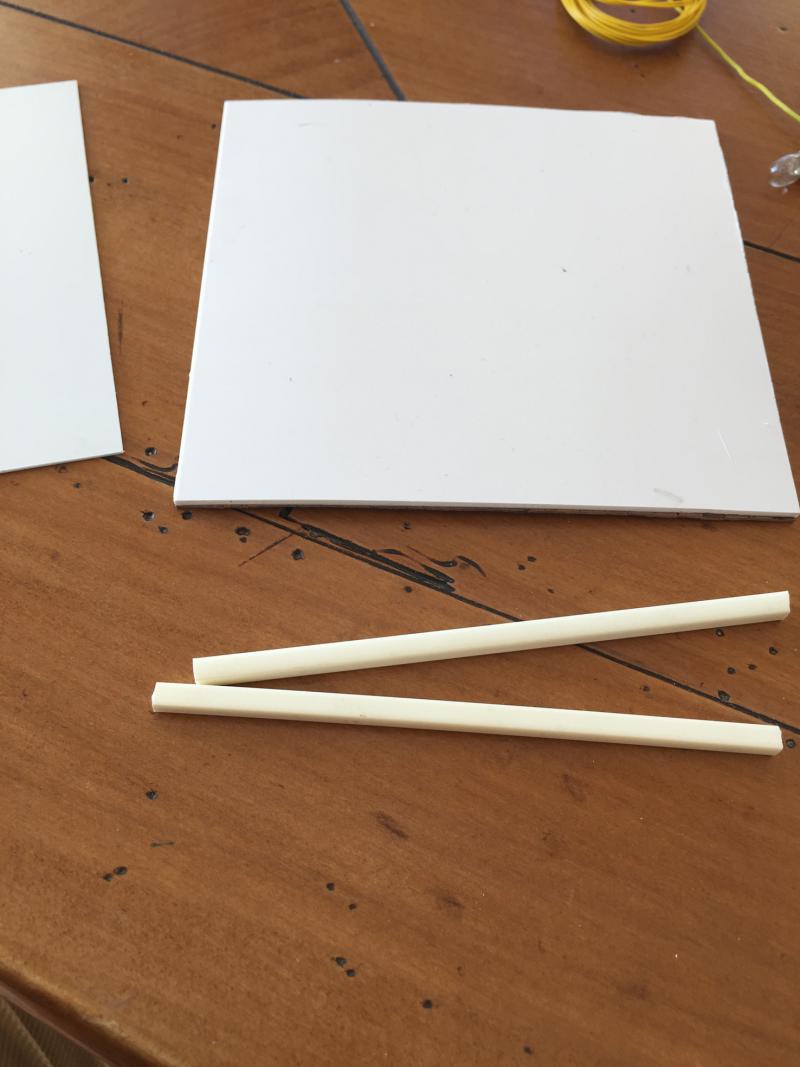

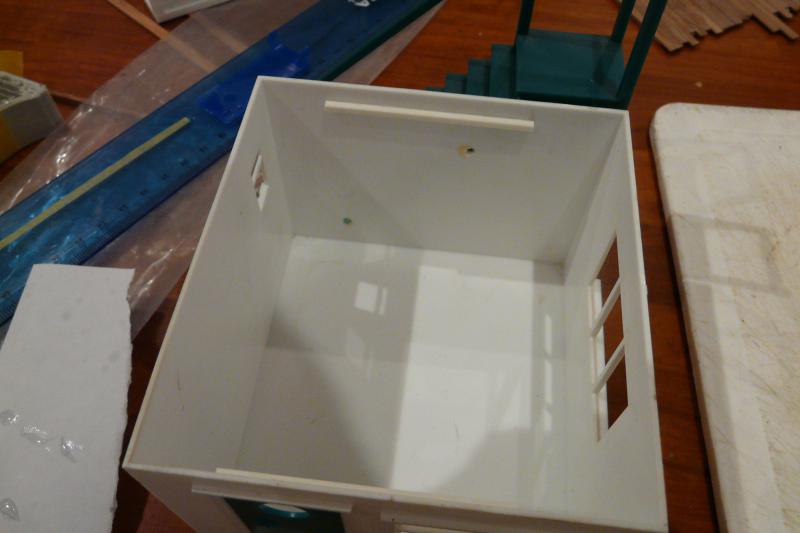

2 petits profilés plastiques pour maintenir le plancher :



Il est probable que je change mon fusil d'épaule quand je passerai à l'électrification en faisant supporter le plancher par des "poteaux" que je mettrai dans les 4 coins, ceux ci servant aussi à faire passer les fils... Mais ce sera pour plus tard quand je recevrai ampoule et douilles en 2017/

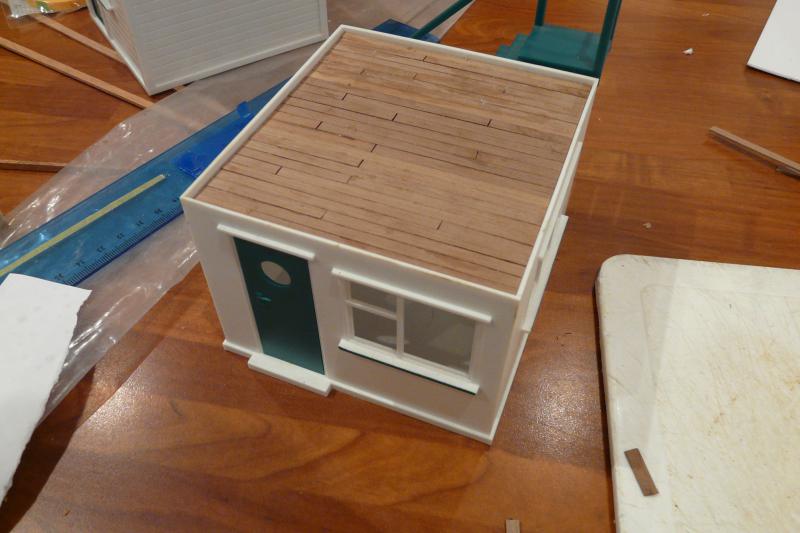

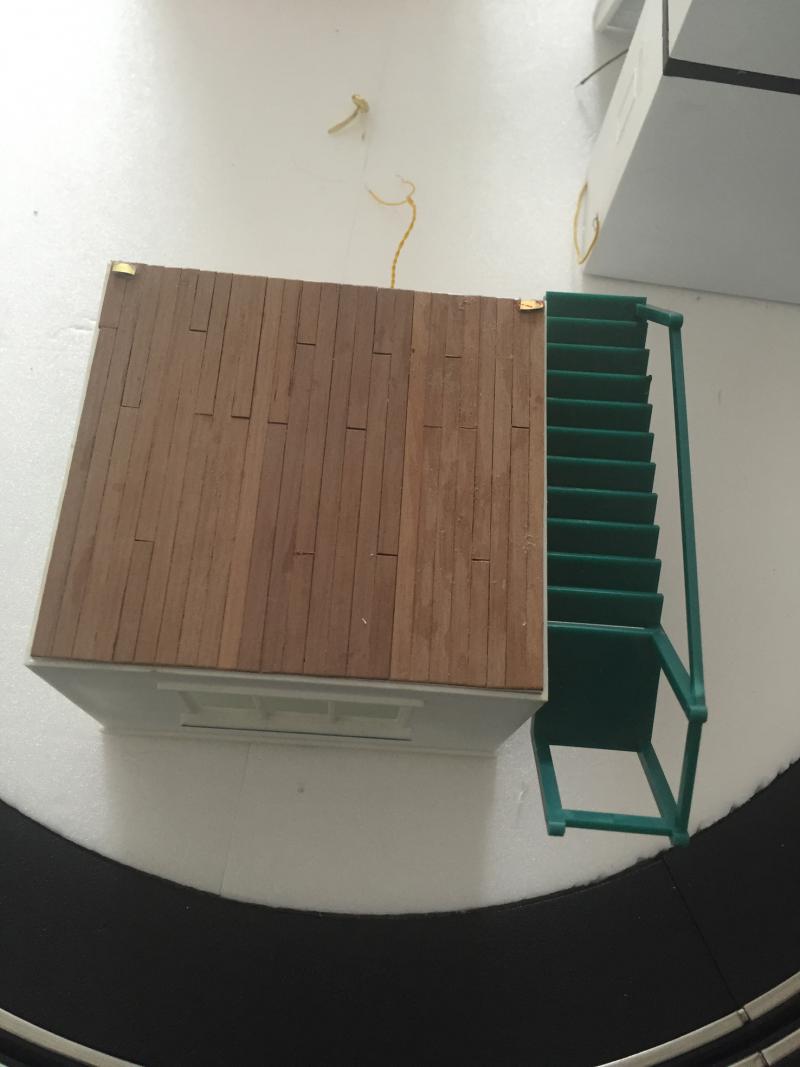

En attendant, après découpe des lattes, voilà ce que ça donne :



C'est déjà plus sympa ainsi. Je vais m'attaquer à l'horloge et à sa transparence avant d'avoir à gérer l'éclairage...
Back to top
siffert
NEW 24 H FOLM

Offline

Joined: 22 Mar 2007
Posts: 17,566
Localisation: soleil ... quoique !
Moyenne de points: 0
Point(s): 27,417

PostPosted: Fri 30 Dec 2016, 03:32 pm    Post subject: Amélioration Scalextric A208 Reply with quote

Bon début l'apothicaire ! nasvrodié

Vive l'occitanie libre !
Back to top
Louise


Offline

Joined: 25 Dec 2010
Posts: 2,821
Localisation: Liège Belgique
Moyenne de points: 0
Point(s): 2,921

PostPosted: Sun 1 Jan 2017, 06:22 pm    Post subject: Amélioration Scalextric A208 Reply with quote

Voici un sujet qui m'intéresse car j'ai le même bâtiment à restaurer (oui le mien est mauvais état avec quelques traces de colle sur le toit et il a été mal assemblé). Je n'avais jamais fais attention à l'horloge, mais en effet il y a moyen de lui adjoindre un éclairage. Et je viens de faire l'essai avec un petit éclairage provenant d'un train.
Back to top
Visit poster’s website MSN
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Mon 9 Jan 2017, 12:32 am    Post subject: Amélioration Scalextric A208 Reply with quote

Je vais installer l'éclairage dans un double plafond escamotable.

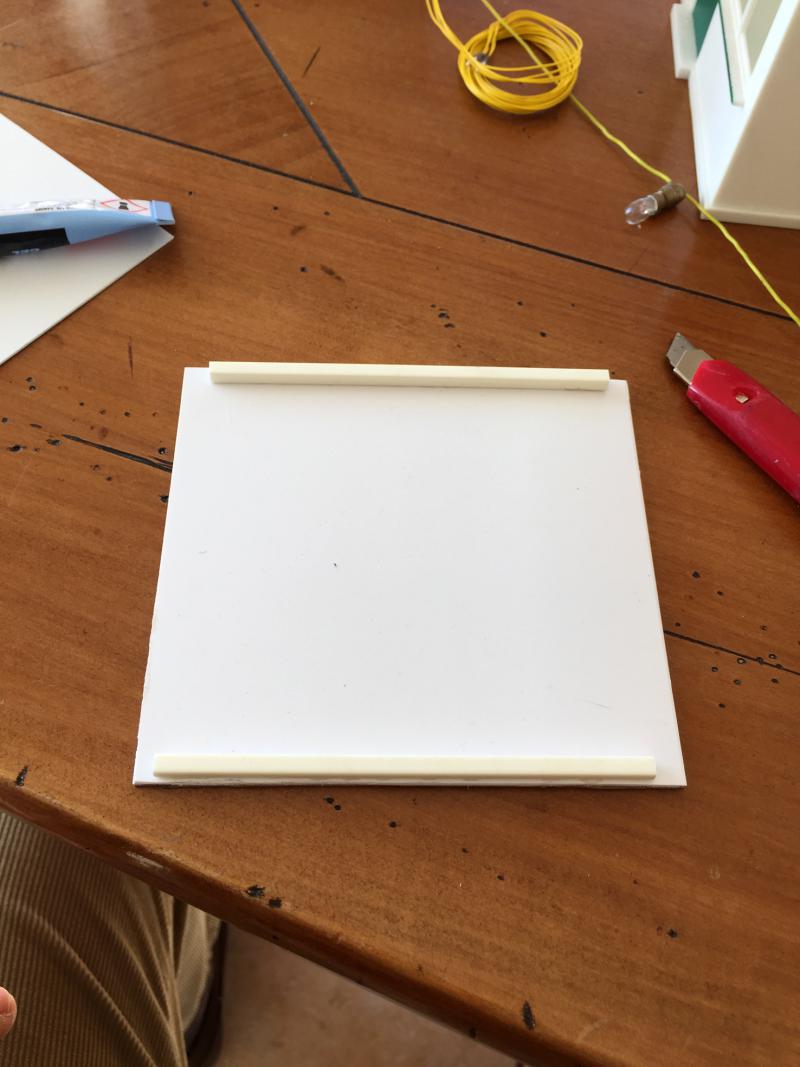

Pour cela, je retourne le plancher que je viens de réaliser et je dispose 2 montants en profilé plastique :



Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Mon 9 Jan 2017, 12:37 am    Post subject: Amélioration Scalextric A208 Reply with quote

Puis, dans une plaque de même dimension, je perce un trou central pour passer une douille Jouef.

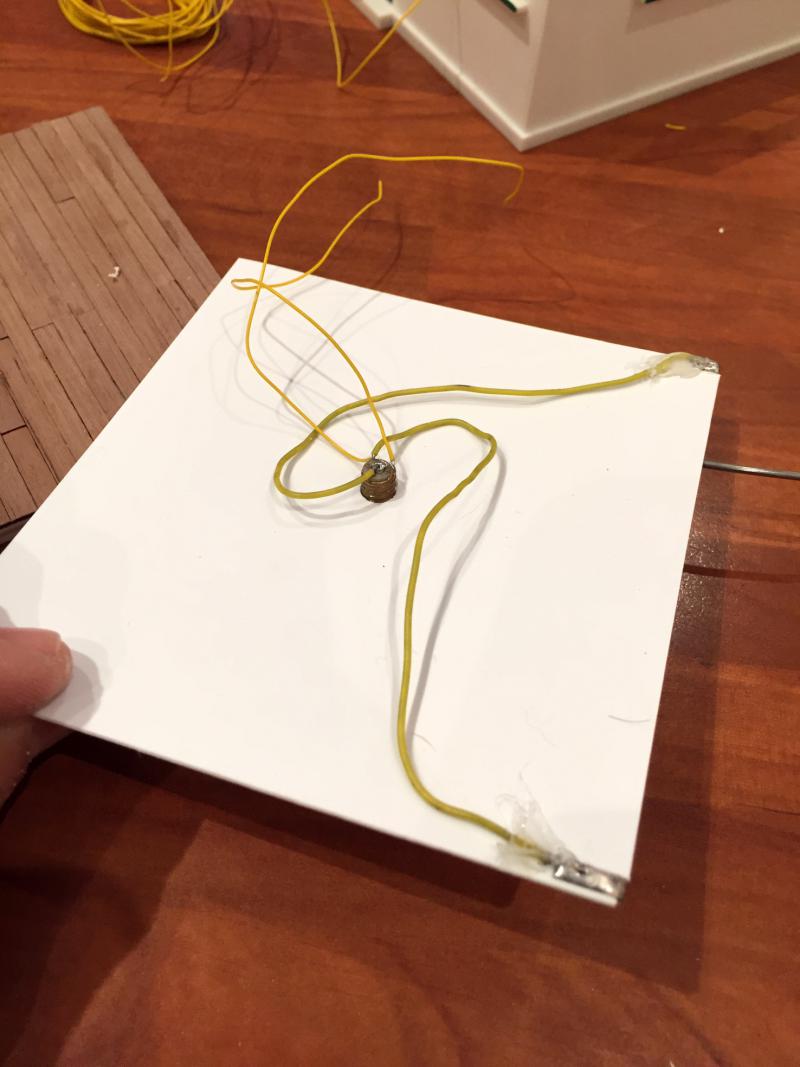

Les fils sont mis en place et raccordés à des contacts réalisés avec des morceaux d'attaches parisiennes :

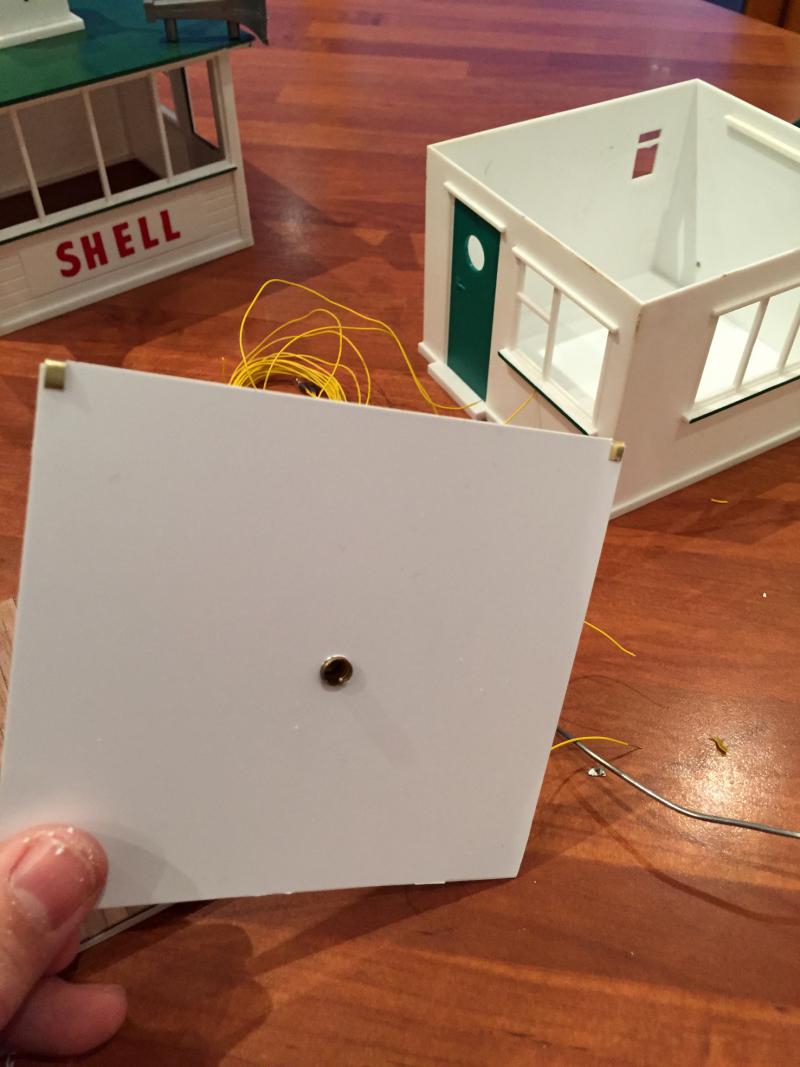

Voilà ce que ça donne vu, d'en dessous :

Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Mon 9 Jan 2017, 12:41 am    Post subject: Amélioration Scalextric A208 Reply with quote

Je connecte également la douille à d'autres contacts qui vont affleurer sur le plancher.
La vue de l'intérieur du double plafond :

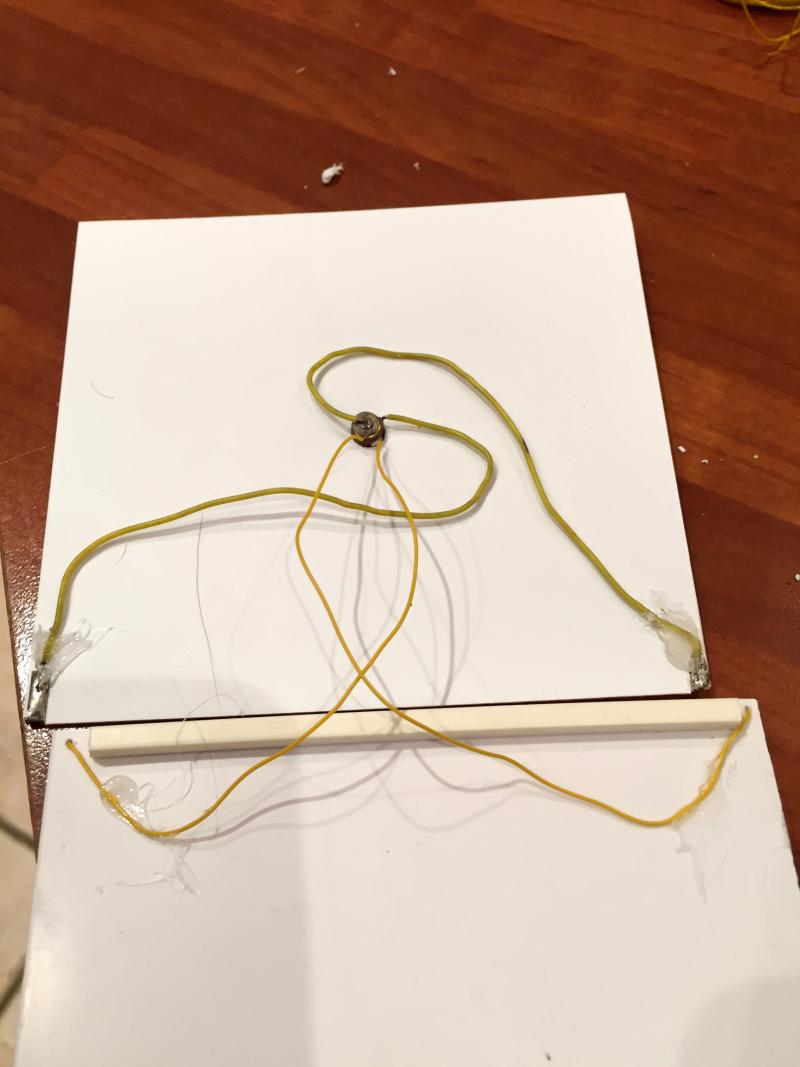

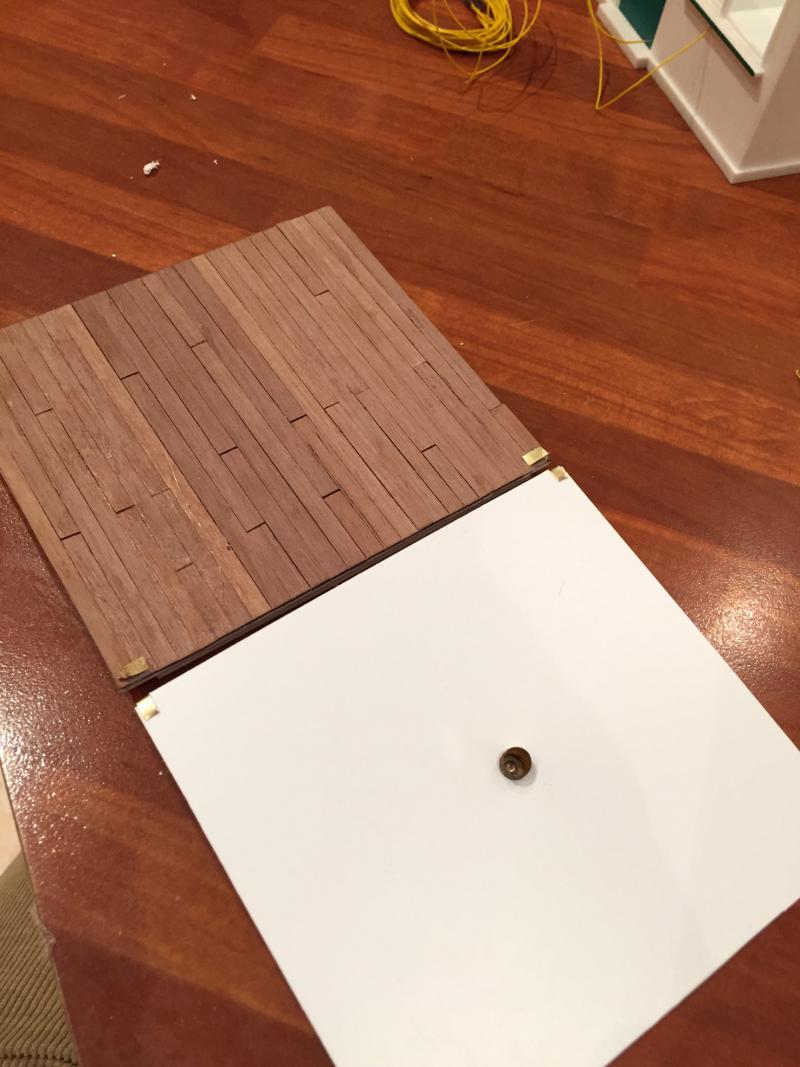

Et voilà les 2 faces mises côte à côte avant assemblage :

Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Mon 9 Jan 2017, 12:51 am    Post subject: Amélioration Scalextric A208 Reply with quote

Pendant ce temps là, en ville...

Il s'agit de s'occuper de l'horloge. Si je me contente de l'éclaire telle quelle, c'est tout le bloc en plastique qui va s'illuminer. Ce serait tout de même mieux qu'il n'y ait que le cadran qui s'éclaire!

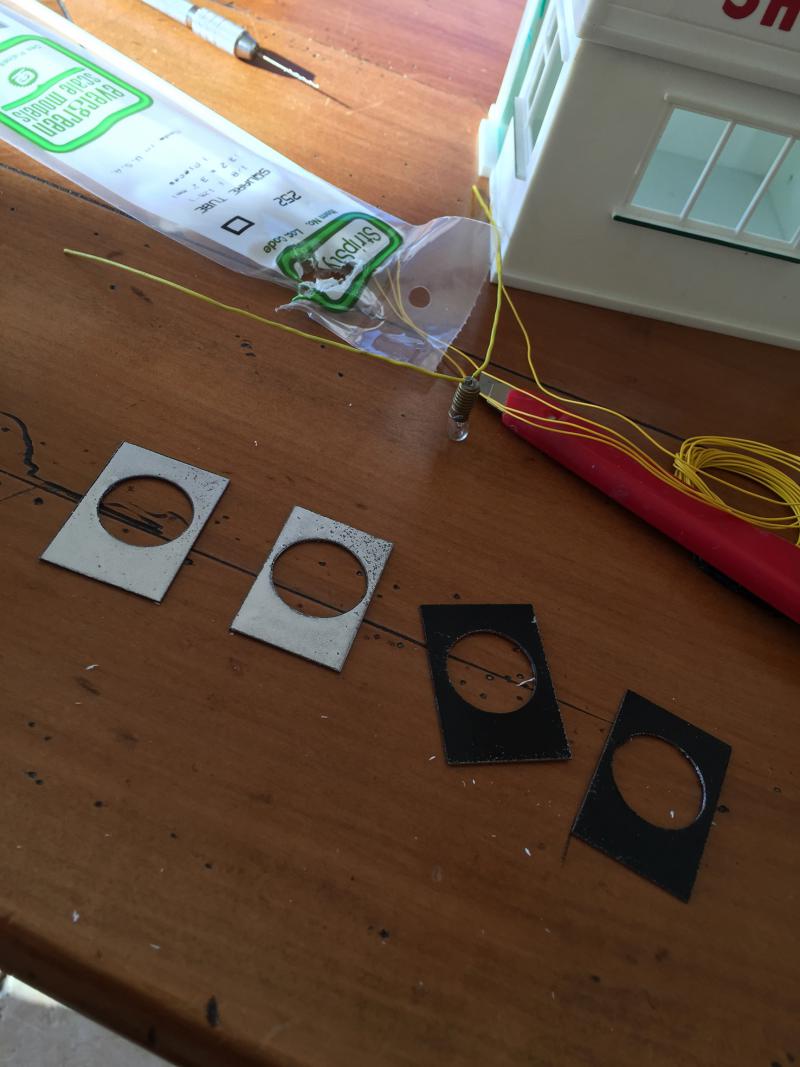

Pour cela, je réalise des masques dans de la carte plastique que je peins en noir sur les 2 faces. Une des 2 faces est ensuite peinte en "silver metal" pour refléter la lumière sur l'intérieur :



On ne s'en rend pas bien compte mais les 2 masques de gauche sont bel et bien couleur argent; comme des miroirs. Il y a certes quelques défauts de peinture mais compte tenu de leur destination, cela ne pose pas d'inconvénient.

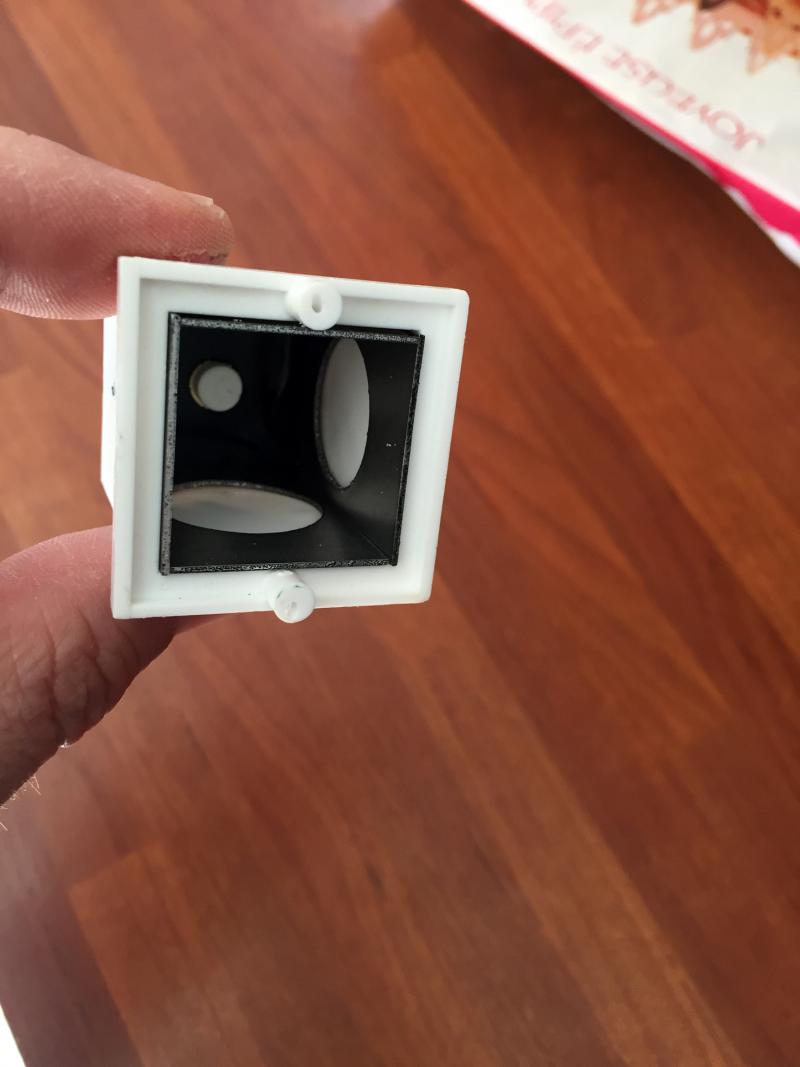

Mise en place dans l'horloge :



J'ai également fait un masque pour le fond. Il est percé pour laisser passer l'embase du drapeau. Celle ci est peinte ensuite en noir au pinceau.
Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Mon 9 Jan 2017, 12:56 am    Post subject: Amélioration Scalextric A208 Reply with quote

Une fois encore j'utilise des attaches parisiennes pour faire des contacts sur lesquels vont se "connecter" les embases de l'horloge. Des profilés plastiques carrés forment des gaines dans les angles pour dissimuler la descente des câbles. Sur la photo, celui de droite n'est pas dans sa position définitive comme celui de gauche. Elle doit s'ajuster pour venir presque à toucher le plancher en bois.

Back to top
siffert
NEW 24 H FOLM

Offline

Joined: 22 Mar 2007
Posts: 17,566
Localisation: soleil ... quoique !
Moyenne de points: 0
Point(s): 27,417

PostPosted: Mon 9 Jan 2017, 03:32 pm    Post subject: Amélioration Scalextric A208 Reply with quote

Un très bon wip , bien didactique ... pour les nuls comme moi en electricité ! Okay

Vive l'occitanie libre !
Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Tue 17 Jan 2017, 12:48 am    Post subject: Amélioration Scalextric A208 Reply with quote

Revenons au rez-de-chaussée :

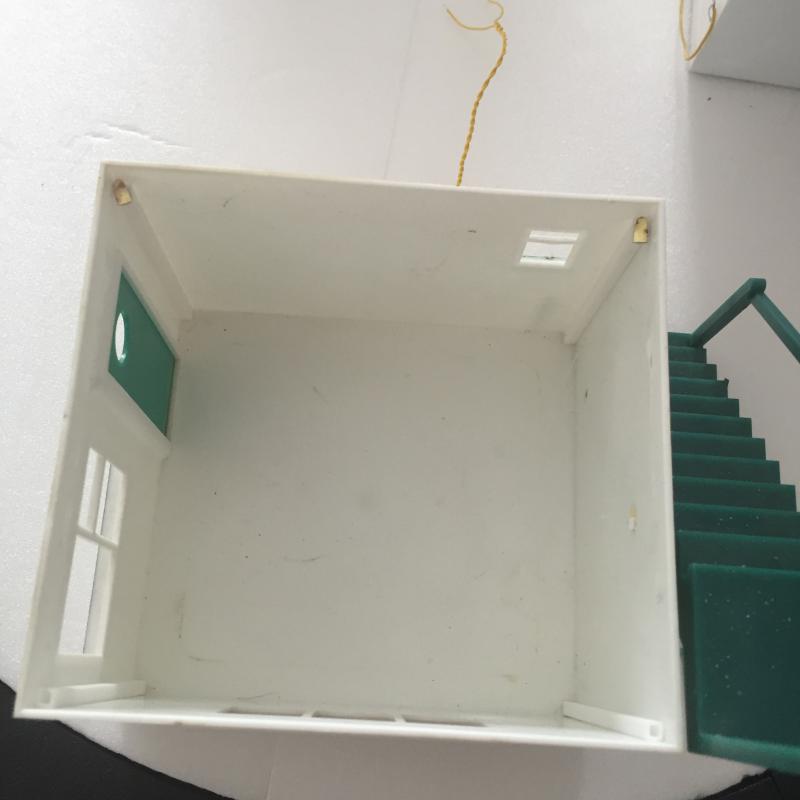

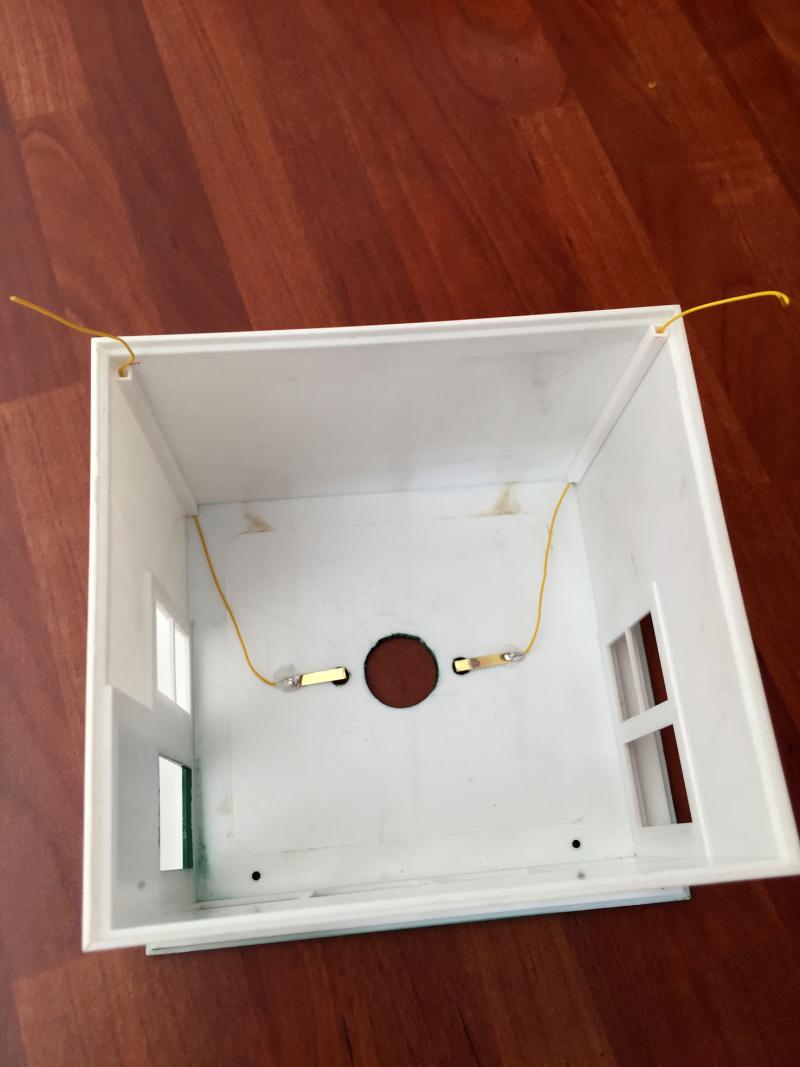

Je dispose 4 "gaines" en profilé evergreen aux 4 angles. 2 d'entre elles laissent passer les fils électriques, des contacts métalliques étant collés à leur sommet. L'ensemble des 4 gaines portera le plancher qui viendra "au contact"



Vu d'en dessous :





Une fois le double plafond remis en place, cela donne cela :

Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Tue 17 Jan 2017, 12:52 am    Post subject: Amélioration Scalextric A208 Reply with quote

A ce stade, je commençais à voir la fin et j'ai fait quelques tests lumières... et là il y a eu un problème. En 9V cela ne se voyait pas car les ampoules s'allumaient tout juste mais en 14V c'est flagrant : les murs du RDC laissent passer la lumière; c'est moche. Il va falloir les opacifier.

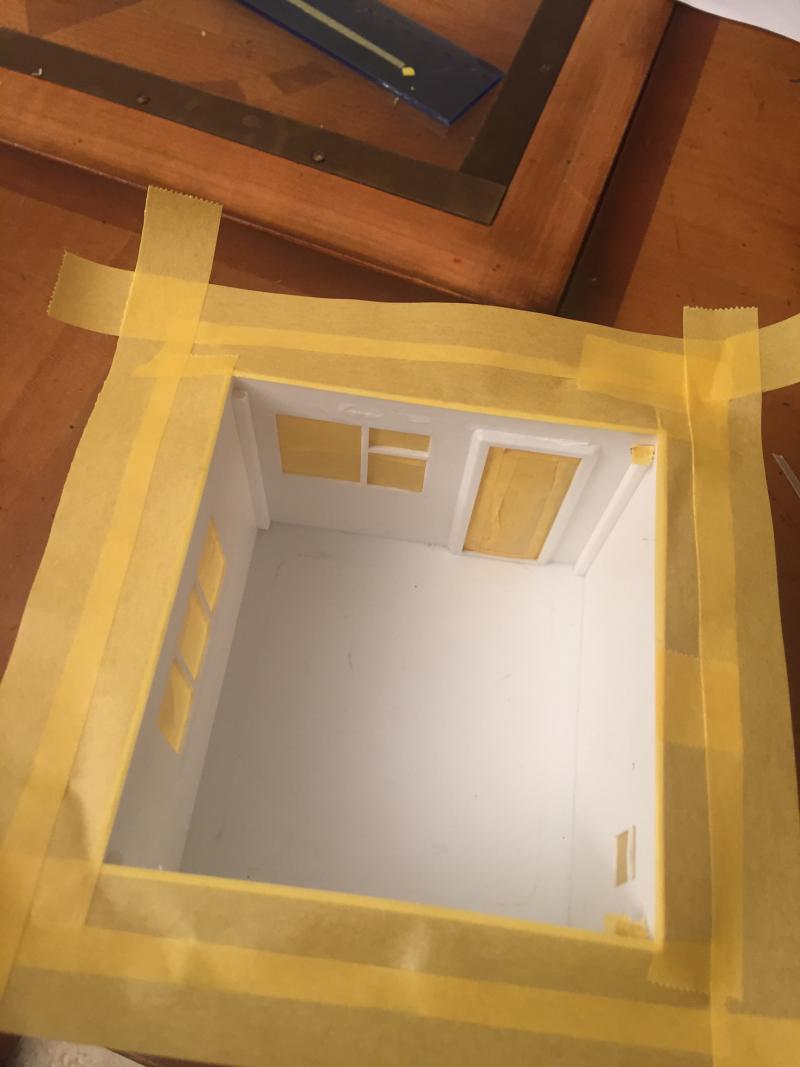

Démontage de la porte et masquage des ouvertures :

Back to top
Chope Man


Offline

Joined: 21 Mar 2007
Posts: 17,549
Localisation: En général, plutôt en ville
Moyenne de points: 0
Point(s): 53,159

PostPosted: Tue 17 Jan 2017, 09:26 am    Post subject: Amélioration Scalextric A208 Reply with quote

C'est bien! C'est digne des plus grands! nasvrodié

- Ah ? il boit lui-aussi?

-----------
Cette fois ci, c'est officiel!
- On arrête le Slot
Back to top
Bebert


Offline

Joined: 01 Apr 2007
Posts: 6,882
Localisation: 44 en BZH !!
Moyenne de points: 0
Point(s): 7,254

PostPosted: Wed 18 Jan 2017, 12:13 am    Post subject: Amélioration Scalextric A208 Reply with quote

Chope Man wrote:
C'est bien! C'est digne des plus grands! nasvrodié


Je savais que tu serais sensible à l'opération.
J'espérais éviter le passage par l'opacification du RDC mais cela s'est imposé quand j'ai vu la transparence des murs.

Pour l'étage, la source lumineuse étant dans l'horloge, l'éclairage sera moins puissant; pas besoin d'opacifier.

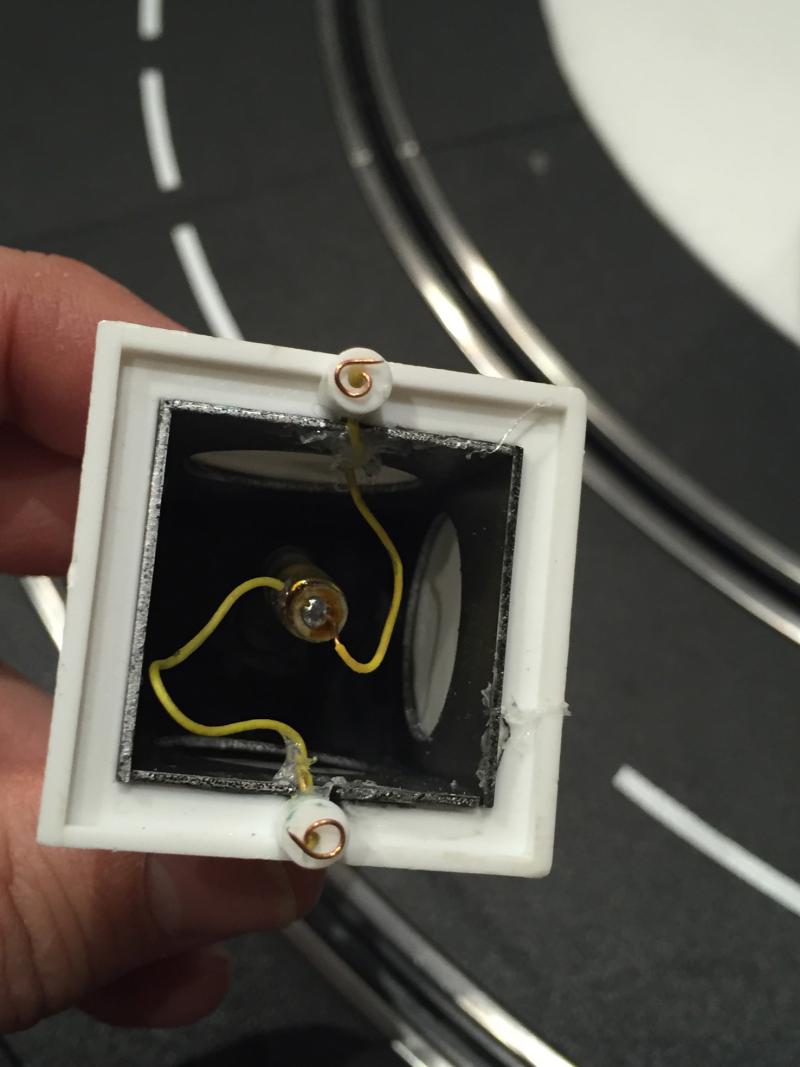

Tiens, en parlant de ça, voici comment j'ai traité l'horloge :
- Les 2 ergots venant s'emboîter sur le toit sont percés.
- J'ai enfilé les fils de la douille jouef dans ces trous afin que la douille et l'ampoule se retrouvent au coeur de l'horloge
- les fils sont fixés à la colle thermofusible
- dénudés et entortillés à la base des ergots, les fils feront contact sur le toit

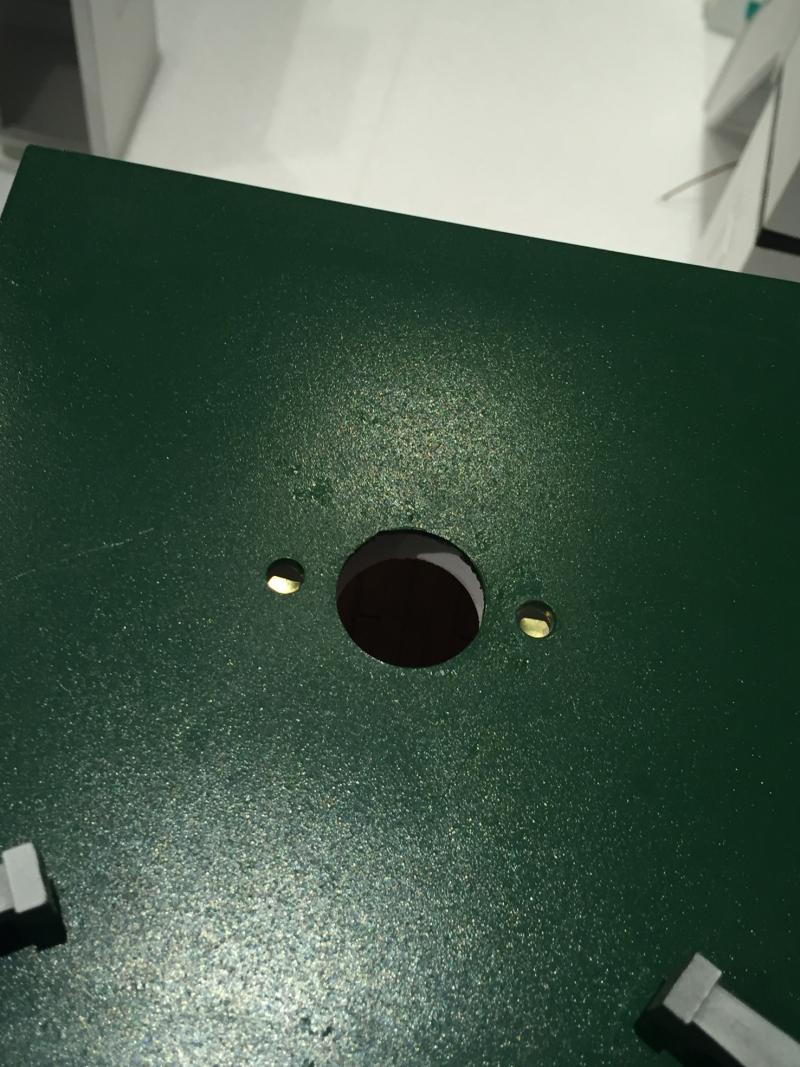

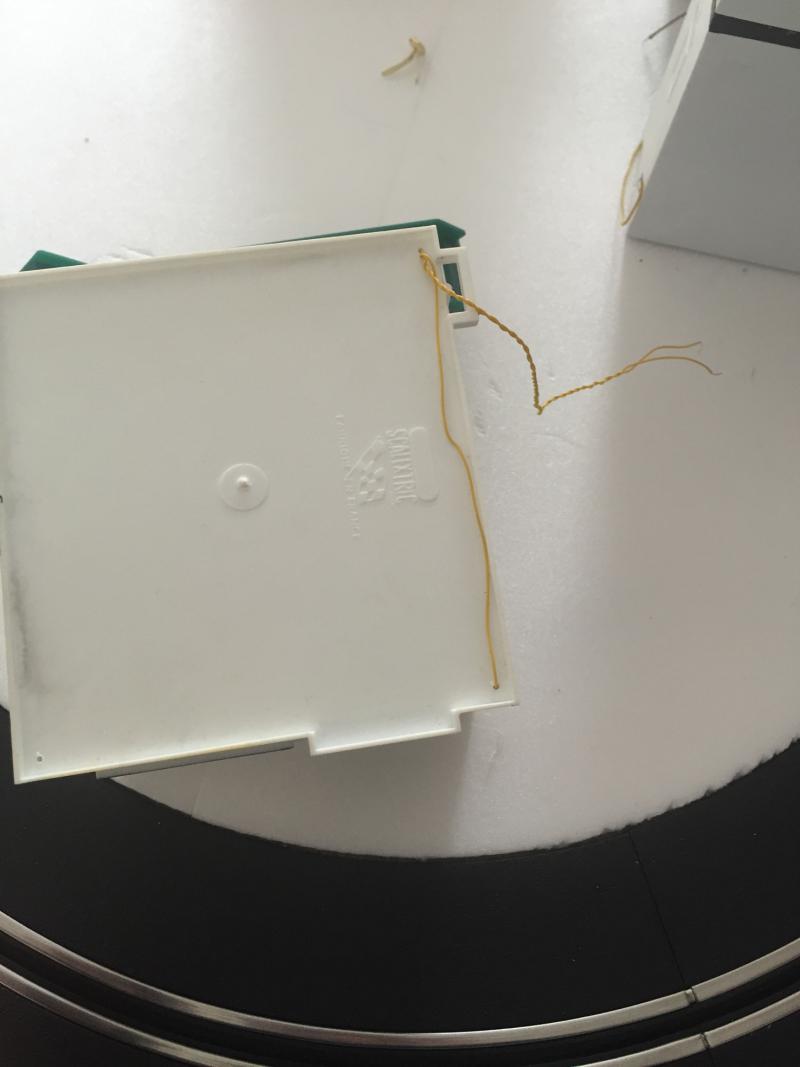

Voici la vue du toit avant mise en place de l'horloge :

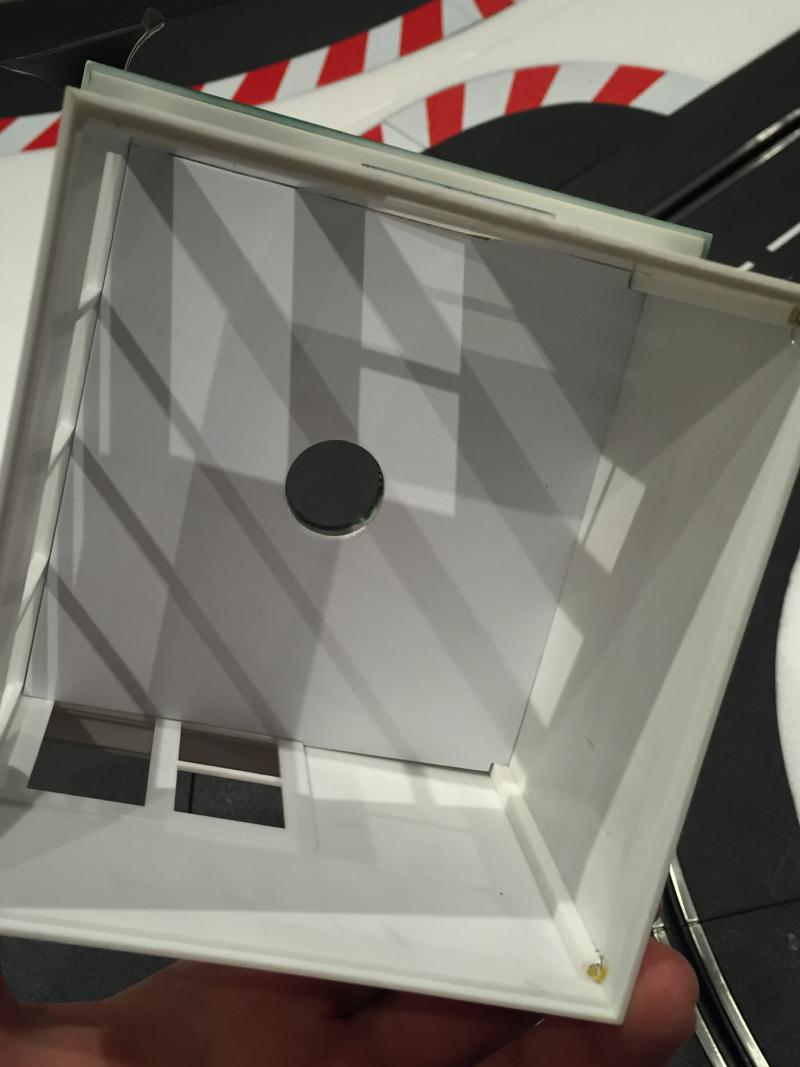

Et la vue de l'intérieur avec le faux plafond en carte plastique :

Back to top
